Замена системы прецизионного охлаждения в действующем ЦОД без остановки сервиса

Крупный оператор связи эксплуатирует центр обработки данных (ЦОД) на базе нескольких прецизионных кондиционеров шкафного типа. Один из агрегатов — Emerson мощностью 50 кВт — выработал ресурс и требовал замены на более производительное решение без остановки охлаждения зала и без перерыва в работе ЦОД.

Ключевые сложности:

• Демонтаж оборудования под нагрузкой. Старый прецизионный кондиционер обеспечивал охлаждение действующего машинного зала — отключить его можно было только по согласованному графику заказчика, синхронизированному с загрузкой ЦОД и доступностью резервных мощностей охлаждения.

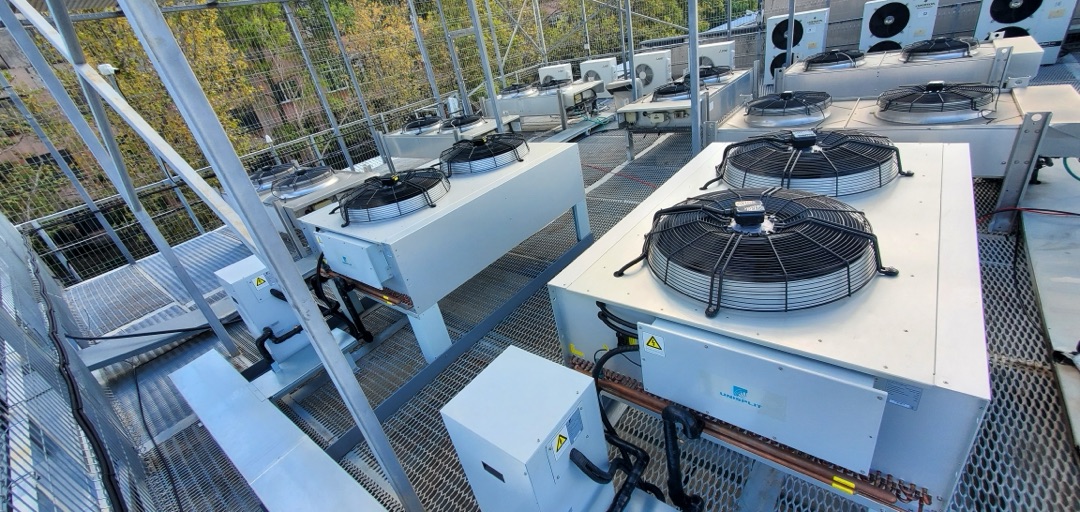

• Работа на кровле действующего здания. Монтаж наружных блоков велся на подготовленной площадке на кровле с применением автокрана и страховочных систем, с учетом существующих инженерных систем и кровельного покрытия.
• Резервирование по электропитанию. Новый прецизионный кондиционер UNISPLIT подключён двумя независимыми кабельными линиями (основная и резервная) от ГРЩ — для повышения отказоустойчивости системы охлаждения критичного объекта.

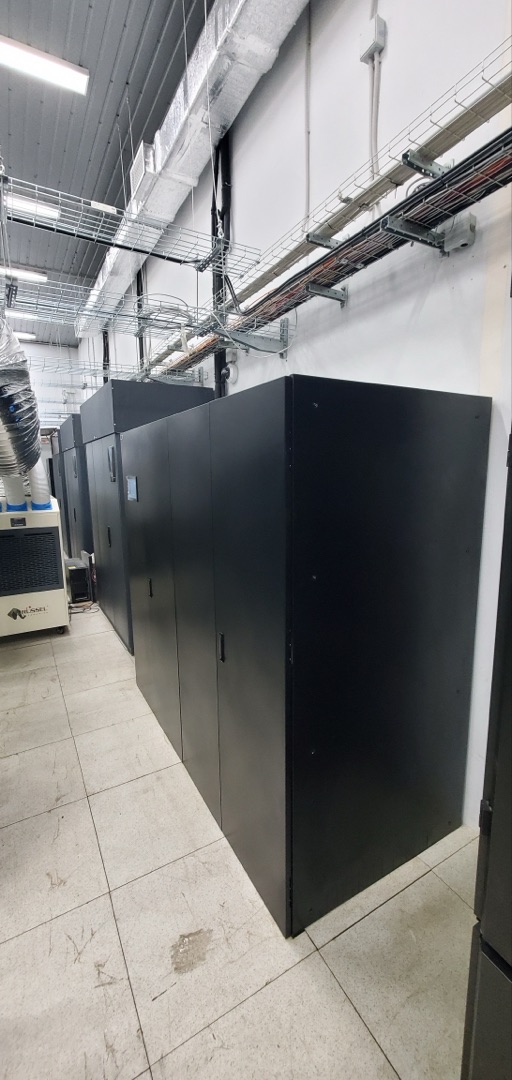

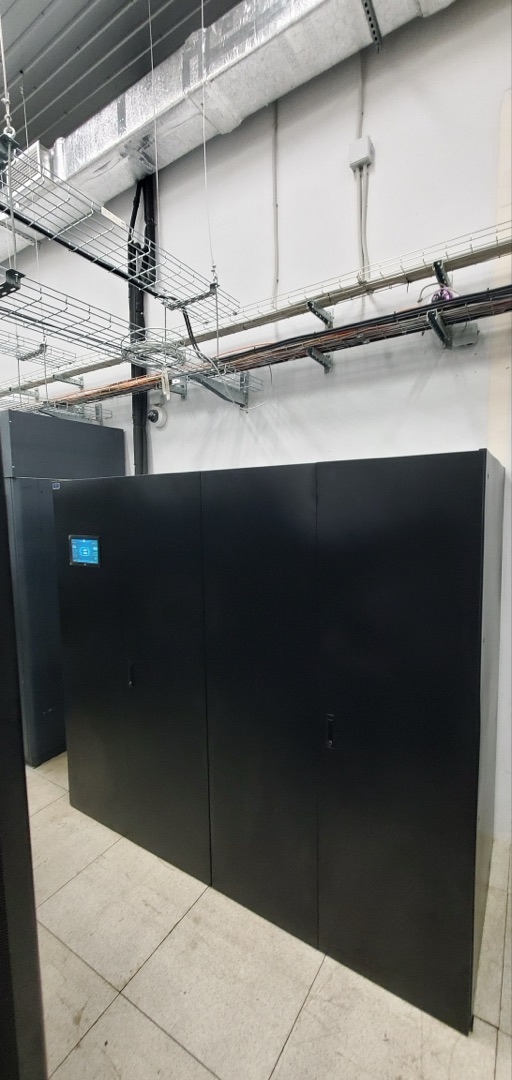

Установлен прецизионный кондиционер шкафного типа холодопроизводительностью свыше 100 кВт, с двухконтурной холодильной схемой (два независимых контура, два наружных блока-конденсатора на кровле).

Такая архитектура обеспечивает частичное резервирование охлаждения даже при выходе из строя одного контура.

Объём работ:

• демонтаж и консервация демонтированного оборудования с передачей заказчику;
• такелаж и монтаж внутреннего и двух наружных блоков; прокладка и испытание фреоновой трассы (опрессовка азотом, вакуумирование, заправка хладагентом) с паяными соединениями на всей трассе;
• электромонтаж с резервированием по двум линиям и установка защитной автоматики;
• врезка в существующую систему водоснабжения и организация отвода конденсата;
• пусконаладка, интеграция в систему мониторинга ЦОД по SNMP/BACnet/Modbus TCP/IP.
